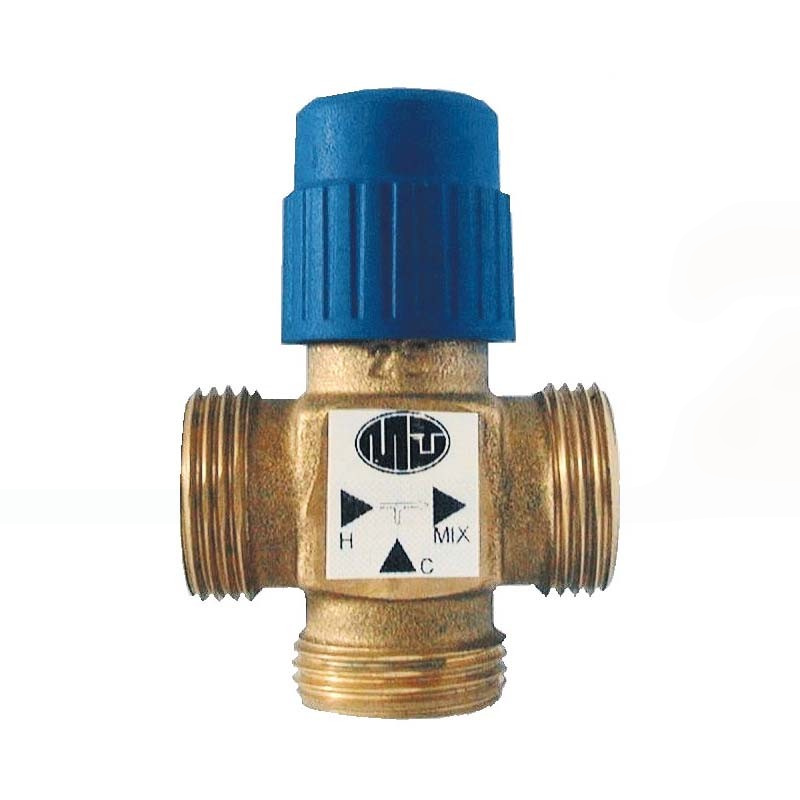

Le valvole miscelatrici termostatiche RAW vengono utilizzate negli impianti di produzione di acqua calda per uso igienico sanitario.
La loro funzione è quella di mantenere costante la temperatura dell’acqua miscelata inviata all’utenza anche al variare delle condizioni
di temperatura pressione di alimentazione portata dell’acqua calda e fredda in ingresso.
Le valvole miscelatrici termostatiche RAW hanno un range di temperatura idoneo per riscaldamento dell’acqua centralizzato con caldaia.

Modello con valvole di ritegno

Le valvole sono progettate per fornire acqua calda domestica a temperatura regolabile e costante dove non
è presente nessun altro sistema di regolazione. L’elemento termostatico altamente sensibile disposto centralmente nel bocchettone d'uscita guida un otturatore di regolazione, il quale in funzione della temperatura dell'acqua miscelata MIX regola la corrente di mandata dell'acqua fredda C rispetto l’acqua calda H (FIG2). Tramite la manopola è possibile regolare la temperatura di uscita in miscelazione. Essa è dotata inoltre di un sistema di bloccaggio della fornitura dell’ acqua calda nel caso in cui non ci sia più acqua fredda (Sistema antiscottatura)

Caratteristiche

• Nome modello: Mut miscelatore termostatico RA 1/2" 30-60°c
• Pressione nominale: PN 10
• Campo di regolazione: 30°-60°C
• Fluido d’impiego: acqua
• Pressione max esercizio (statica): 14 bar
• Pressione max esercizio (dinamica): 5 bar
• Temperatura max ingresso: 120°C
• Massimo rapporto tra le pressioni in ingresso (H/C o C/H): 2:1
• Filettature: interne ed esterne ISO228/1
