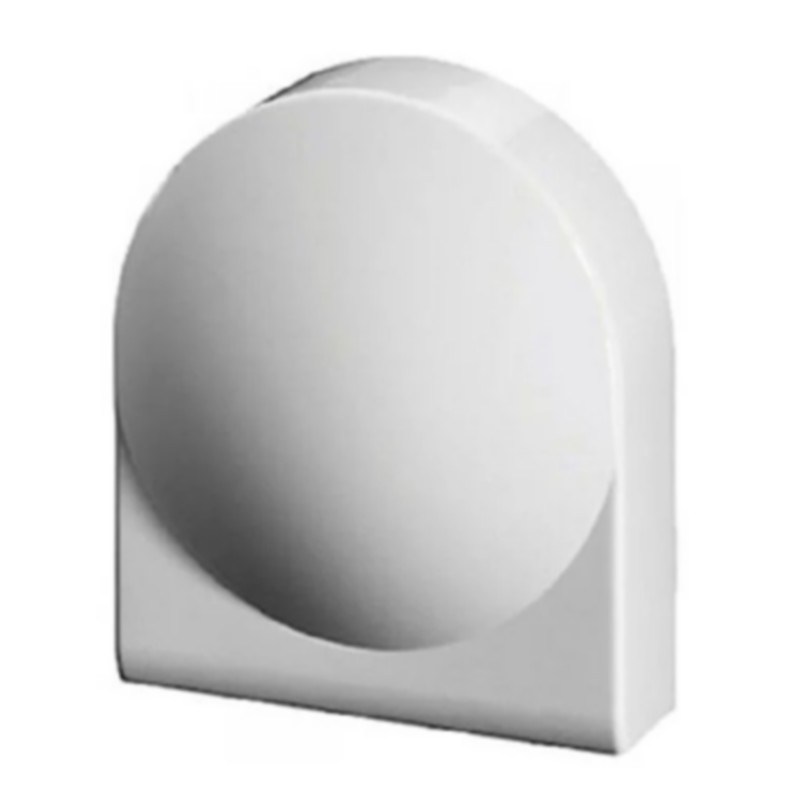

Baxi sonda esterna 7104873

INSTALLAZIONE E ALLACCIAMENTO

La sonda esterna deve essere installata su una parete esterna all’edificio che si vuole riscaldare avendo l’accortezza di rispettare le seguenti indicazioni:

• Utilizzare una parete posta a nord-nord/est (evitare l’irraggiamento diretto dei raggi solari)
• Possibilmente evitare di fissarla su pareti soggette a formazione di umidità o di muffe (identificano la presenza di ponti termici)
• Accertarsi che la parete utilizzata sia una parete il cui spessore sia adeguato per ottenere un buon isolamento termico (evitare di fissarla su pareti metalliche o tramezze)
• Evitare l’installazione in prossimità di ventilatori bocchette di scarico di vapori negli ambienti o di camini (è importante evitare che la temperatura esterna che viene controllata dalla sonda non sia influenzata da agenti esterni).

Il fissaggio a muro viene eseguito con n° 2 tasselli ad espansione in dotazione. L’allacciamento alla caldaia va realizzato utilizzando un cavo bipolare con sezione minima
1,5 mm2 e alla lunghezza massima di 120 m. Non è necessario rispettare la polarità del cavo da allacciare alla caldaia.

FISSAGGIO AL MURO

1. Togliere il coperchio di protezione in plastica facendo leva sul corpo del sensore nella zona frontale per poter accedere alla morsettiera ed ai fori di fissaggio
2. Identificare il luogo di fissaggio al muro e segnare i punti per poter eseguire la foratura per i tasselli
3. Far passare attraverso i fori A o B, a seconda delle esigenze, i cavi da collegare alla sonda fissandoli nella apposita morsettiera senza la necessità di identificare la polarità. Avvitare a fondo le viti dei cavi e riposizionare il coperchio di protezione.

PER IL COLLEGAMENTO ELETTRICO ALLA CALDAIA E PER LE REGOLAZIONI DA EFFETTUARSI SULLA SCHEDA CONSULTARE IL MANUALE DI CALDAIA.

N.B.: La dotazione del kit è da usarsi solo dove richiesto nelle istruzioni per l’installazione specificate nel manuale di caldaia.
