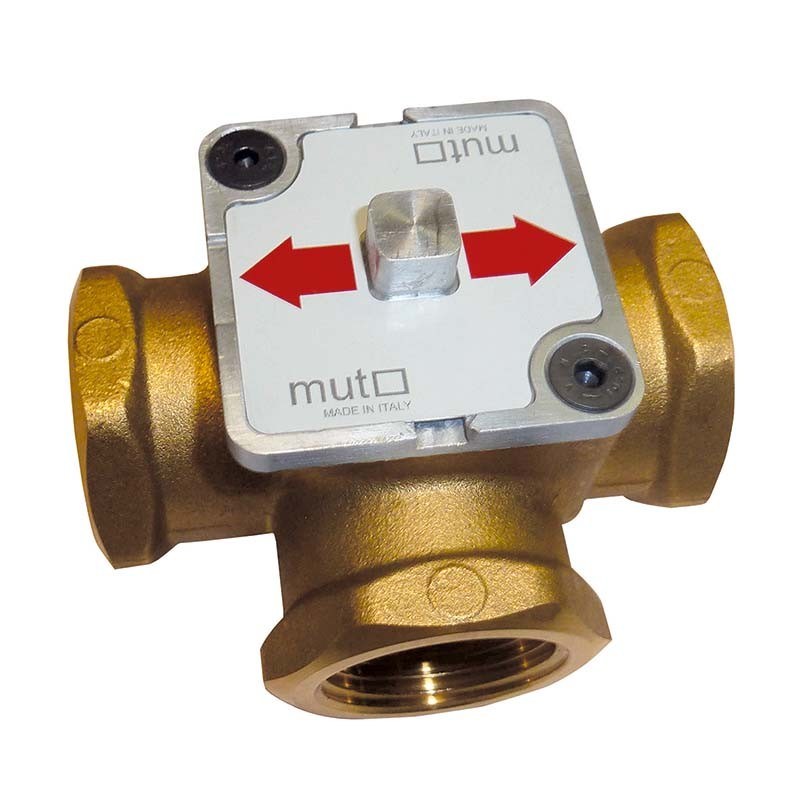

Le valvole deviatrici TD 3000 trovano applicazione negli impianti solari termici in tutte quelle situazioni in cui si vuole deviare il percorso del fluido in funzione della temperatura istantanea posseduta e fornire quindi una regolazione adeguata all'esigenza dell'impianto.
Disponibili in 3 taglie (G ¾" G 1" , G 1 ¼").
La valvola deviatrice termostatica TD 3000 non presenta dispositivi elettrici/elettronici, con grande beneficio di affidabilità e semplicità di installazione impiantistica. Il coperchio monoblocco della cartuccia termostatica consente una rapida e semplice sostituzione del termostato.
Campo di impiego: 5 – 100 ° C. Max pressione di esercizio 10 bar

IL FUNZIONAMENTO
Il sensore termostatico è immerso direttamente nel fluido; In funzione del valore di temperatura impostato , la valvola devia il percorso del fluido (due vie di uscita alternative disponibili).
Su richiesta specifica sono fornibili le valvole TD 3000 con set di temperatura impostabili diversi da quelli della versione standard

Caratteristiche

• Nome modello: Mut valvola anticondensa TD 3000 dn. 1" 50°
• Attacco: 1" F (gas)
• Set temperatura: 50°c
• Corpo Valvola: Ottone UNI EN 12165:2011-CW617N-M
• Cartuccia portatermostato: Alluminio pressofuso AB 46100 Al Si 11 Cu 2
• Molla: Acciaio AISI 302 EN 10204-3.1
• Pressione nominale: PN10
• Limiti di temperatura del fluido: 5 - 100 °C
• Temperatura max ambiente: -
• Valori impostabili della Temperature di apertura 45 °C ÷ 50 °C ÷ 55 °C ÷ 63 °C ÷ 72 °C ÷ 78 °C
• Coefficiente di portata Kvs G ¾”: 8 m3/h - G 1” : 9 m3/h - G 1 ¼” : 10 m3/h ([m3/h] - DP = 1 bar)
