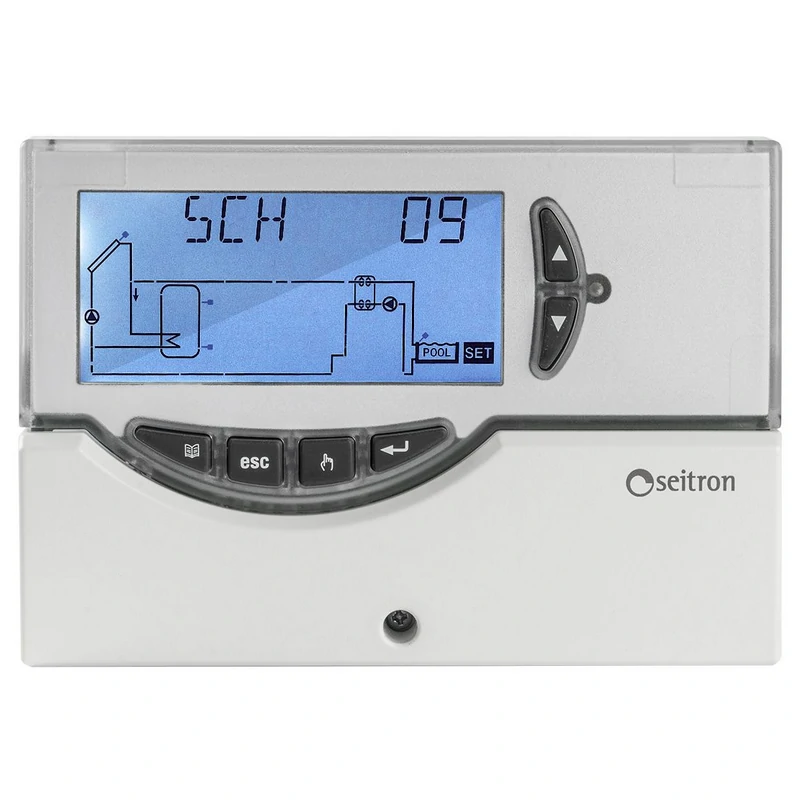

Centralina elettronica basic V15 per solare codice Cordivari 5755280000020

Regolatore differenziale a microprocessore per impianti solari. Questo dispositivo è una centralina digitale per il controllo di impianti a pannelli solari termici. Dotata di 3 Uscite a relè (2 dei carichi + 1 di Allarme), un’uscita PWM, un’uscita 0..10V e 3 Ingressi (Sonde NTC) è in grado di configurare e gestire fino a 6 tipi di impianti solari differenti.

Selezionando uno dei 6 schemi d’impianto, la centralina gestirà automaticamente le uscite e gli ingressi relativi al tipo di impianto prescelto. Inoltre sul display LCD retroilluminato sarà possibile visualizzare la configurazione dello schema idraulico dell’impianto, lo stato delle uscite, lo stato delle sonde ed altre numerose informazioni e dati.

Correzione delle temperature misurate. Autodiagnostica, con allarmi visivi e sonori.

La centralina viene fornita con 3 sonde NTC.

CARATTERISTICHE TECNICHE

• Alimentazione: 230V~ 50Hz
• Assorbimento: <2 VA
• Tipo di sensori: 3 x NTC 10K @ 25°C ±1%
• Limiti funzionamento sensori: -50°C .. +200°C (collettore) - -50°C .. +110°C (boiler)
• Campo di lettura temperature: -20°C .. 180°C
• Precisione: ±2°C Risoluzione: 0,1°C (-20°C .. 144,9°C) - 1°C (145°C .. 180°C)
• Offset: su S1: ±5.0°C - su S2: ±5.0°C - su S3: ±5.0°C
• Password Installatore: 0000 .. 9999 (default 0000)
• Segnalazioni Acustiche: On/Off (default On)
• Spegnimento Back light: 20 sec da ultima pressione
• Logica del Relè OUT2: NOR=N.A. REV=N.C. (default N.A.)
• Portata contatti: Relè uscita OUT 1: 2(1)A max 250V~(SPST) contatti liberi da tensione
• Relè uscita OUT 2: 8(1)A max 250V~(SPST) contatti liberi da tensione
• Relè uscita allarme: 4(1)A max 250V~(SPDT) contatti liberi da tensione
• Segnali di Uscita: PWM:Ampiezza: 10V +-15%
• Frequenza: 1KHz
• Corrente: 15mA max. 0..10V:
• Ampiezza: 0V..10V ±10%@10V
• Carico minimo: 10KOhm
• Temp. funzionamento: 0°C .. 40°C
• Temp. stoccaggio: -10°C .. +50°C
• Limiti umidità: 20% .. 80% RH non condensante
• Contenitore: Materiale: ABS V0 autoestinguente - Colore: Bianco segnale (RAL 9003)
• Dimensioni: 156 x 108 x 47 (L x A x P)
