L’evoluzione del quadro elettronico Elentek più venduto.
Il quadro elettrico per drenaggio e sistemi di pompaggio più completo di sempre!

Nati dall’esigenza di racchiudere in un unico prodotto le funzioni dei quadri per acque pulite (svuotamento, riempimento, pressurizzazione, etc) e dei quadri per acque reflue (svuotamento e drenaggio acque reflue) e di offrire sempre maggiori funzioni, sicurezza e controllo, SMART EVO alza lo standard senza ulteriori costi aggiuntivi!

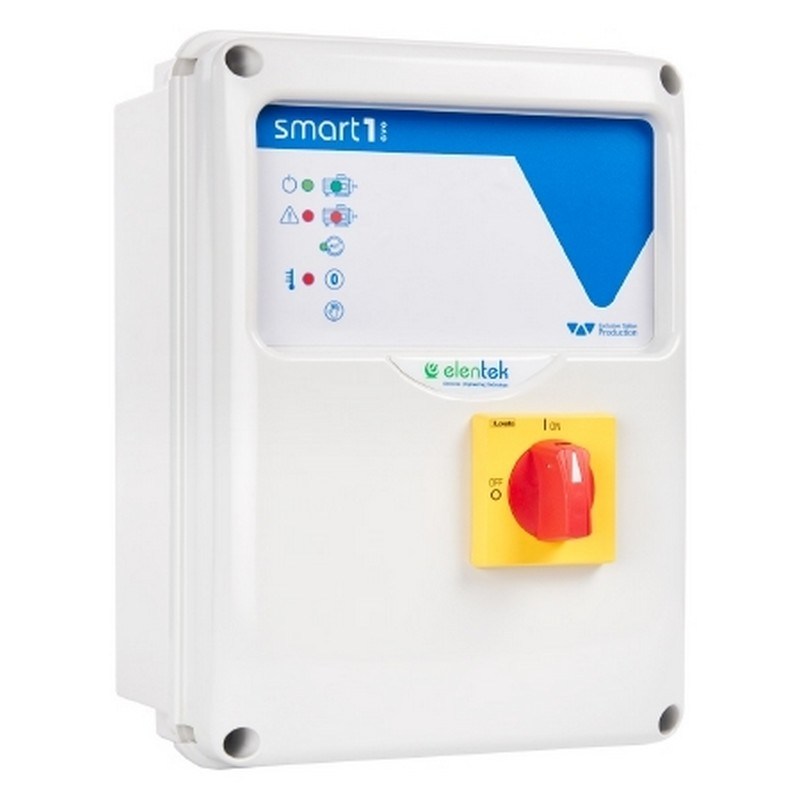

I quadri elettrici SMART EVO sono realizzati in box termoplastico ABS su stampo Elentek originale e di design, stagno, autoestinguente, con grado di protezione IP55.

Ogni quadro presenta spie di segnalazione di presenza tensione, di intervento termico e di motore in funzione, un selettore manuale o automatico, un interruttore sezionatore con sistema blocco porta, relè di livello per sonde unipolari di serie, contatto pulito di allarme di serie.

Una morsettiera ne consente il collegamento alle utenze e ai comandi esterni come pressostati, galleggianti ecc.

CARATTERISTICHE GENERALI

• Alimentazione monofase 100-240Vac 50/60Hz (SMART EVO-Mono);
• Alimentazione 3F 100-240Vac o 310-450Vac 50/60Hz (SMART EVO-Tri);
• 3 ingressi per sonde di livello unipolari (COM-MIN-MAX);
• Ingresso G.A. normalmente aperto per attivazione allarme;
• Pulsanti AUTOMATICO-0-MANUALE (instabile);
• Selettori DIP-SWITCH per:
  • abilitazione allarme livello da sonde;
  • ritardo intervento termico 5/10 secondi;
  • impostazione uscite allarmi;
  • abilitazione reset allarme da clicson motore;
  • funzionamento riempimento/svuotamento;
  • abilitazione galleggianti marcia/arresto;
  • abilitazione ritardo attivazione scheda da rientro rete.
• Led verde di presenza rete / mancanza o errata sequenza fasi;
• Led rosso allarme livello da sonde o ingresso G.A.;
• Controllo elettronico massima corrente per sovraccarico con taratura assistita;
• Controllo elettronico minima corrente per marcia a secco con taratura assistita;
• Ripristino automatico per allarme minima corrente;
• Temporizzatore ritardo abilitazione motore da rientro rete;
• Protezione ausiliari e motore con fusibili;
• Uscita allarme cumulativa a contatti puliti (COM-NA-NC carico resistivo - 5A / 250V);
• Uscita allarme cumulativa in tensione (12Vcc/ 100mA);
• Sezionatore generale blocco-porta;
• Predisposizione per condensatori di marcia per versione monofase (non inclusi);
• Box in ABS, IP55;
• Temperatura ambiente: -5/+40 °C;
• Umidità relativa 50% a 40 °C (non condensata).
• GENERAL FEATURES

• Ingresso G/P1 normalmente aperto;
• Ingresso T1 per clicson motore;
• Led verde automatico inserito;
• Led verde motore attivo;
• Led rosso allarme motore in sovraccarico / allarme minima corrente;
• Led rosso allarme attivazione clicson motore.
