Galletti coppia sostegni eyzl1 per estro fl

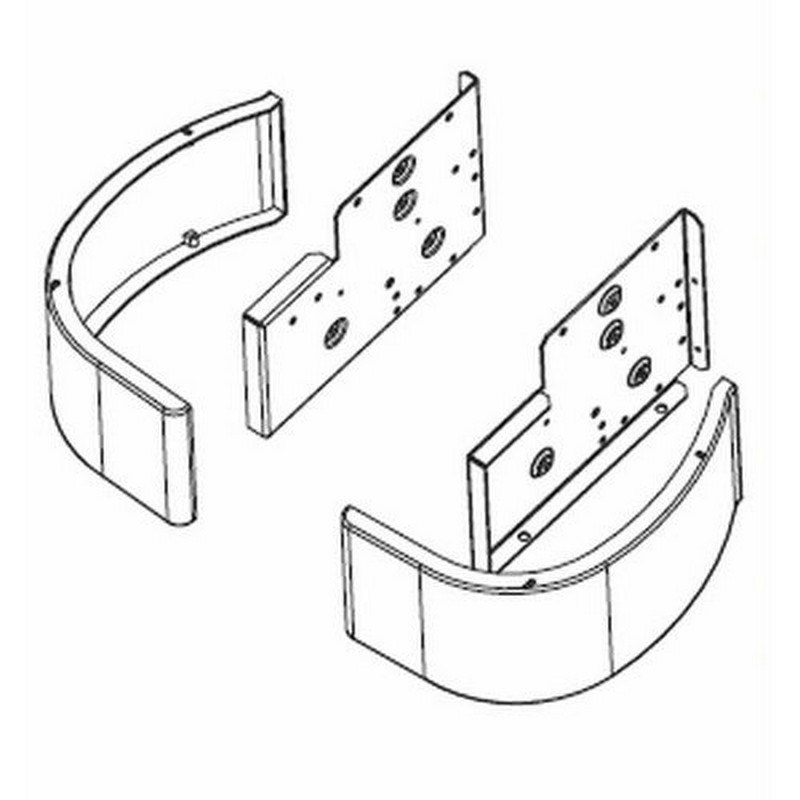

Gli zoccoli di copertura EYZL1, previsti per il montaggio unicamente sulla serie éstro FL da F1L a F9L, vengono forniti in coppia e sono composti dai sostegni per il fissaggio all’unità base e dalle coperture esterne per il fissaggio al mobile. Si utilizzano per mascherare le tubazioni idrauliche (provenienti da pavimento) e quando non sia possibile fissare il ventilconvettore alla parete. L’altezza degli zoccoli di copertura è di 100 mm. Il kit ZL si compone principalmente di: coppia di sostegni in lamiera di acciaio verniciato; coppia di zoccoli di copertura in ABS; viti autofilettanti 4,2 x 13 – 2,9 x 9,5.

Caratteristiche

• Nome modello: ZL1 zoccoli sostegno e cop. F 1-9 L
• I zoccoli di copertura codice EYZL1 validi solo per i modelli di ventilconvettore da F1L a F9L
• Estrarre il filtro fissato al mobile tramite viti a ¼ di giro
• Rimuovere le viti di fissaggio del mobile di copertura
• Smontare il mobile di copertura.
• Adagiare l’unità base del ventilconvettore sul posteriore.
• Montare i distanziali (sinistro e destro) sulle rispettive fiancata dell'unità base tramite viti 4,2 x 13.
• Gli zoccoli di copertura sono installabili indifferentemente al lato destro o sinistro del ventilconvettore.La scelta del lato di installazione è determinata dal lato corto dello zoccolo che deve risultare sul fronte del
  ventilconvettore. Avvitare leggermente le viti autofilettanti negli appositi fori ricavati sugli zoccoli di copertura.
• Inserire la testa delle viti 2,9 x 9,5 nelle asole ricavate nella parte inferiore delle fiancate del mobile di copertura avendo cura di allineare il profilo interno dello zoccolo di copertura al profilo interno delle fiancate.
• Serrare le viti.
• Rimontare il mobile di copertura.
• Rimontare il filtro.
