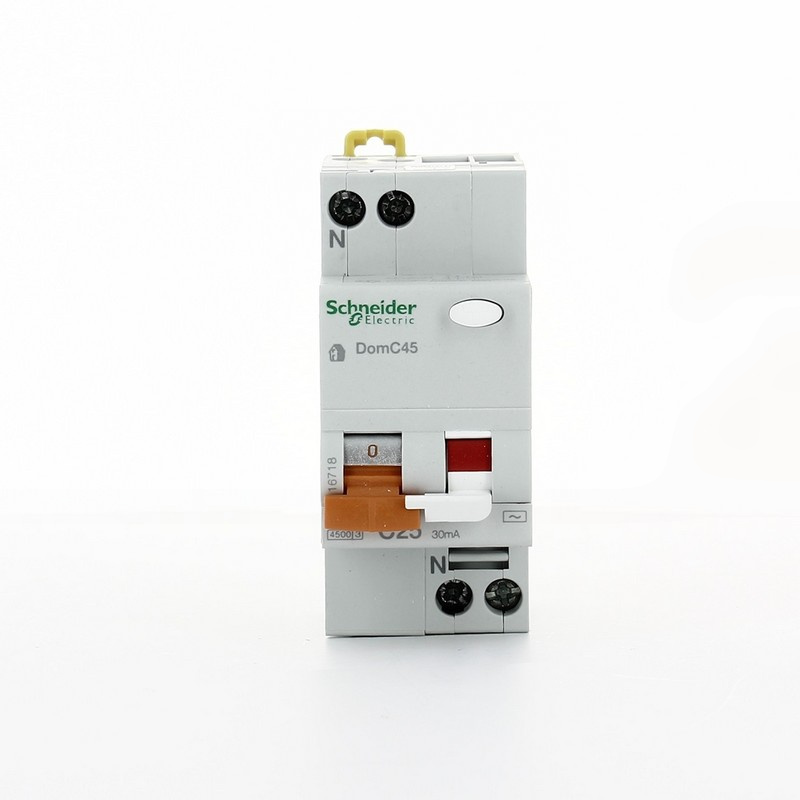

Schneider interruttore magnetotermico diff. Domc45 1p+n c 25a 30ma tipo ac

L’interruttore magnetormico differenziale DomC assicura le funzioni di protezione dei circuiti contro i cortocircuiti e i sovraccarichi, di controllo e isolamento dei circuiti di distribuzione terminali.
Questi interruttori differenziali associano inoltre la funzione di protezione delle installazioni contro i guasti differenziali e la protezione delle persone contro i contatti diretti e indiretti.

Gli interruttori DomC sono adatti agli impieghi nel settore domestico.
Chiusura rapida: la velocità di chiusura dei contatti risulta indipendente dall'azione dell'operatore.
Contatto di neutro a chiusura anticipata ed apertura ritardata rispetto alle fasi.
Visualizzazione del guasto: sul fronte dell'apparecchio tramite indicatore meccanico rosso.

Presentazione

Gamma Domae
Applicazione Distribuzione
Nome del prodotto -
Tipo di prodotto o componente Interruttore differenziale con protezione per sovracorrente (RCBO)
Nome dispositivo DPN Vigi
Numero di poli 1P + N
Posizione neutro Sinistra
Tipo di protezione differenziale Tipo AC
Attitudine al sezionamento Si
Caratteristiche tecniche
Corrente nominale [In] 25 A
Tipo di rete CA
Frequenza di rete 50 Hz
Tensione nominale di impiego [Ue] 230 V CA 50 Hz conforme a IEC 61009-1
Tecnologia sganciatore Magnetotermico
Codice curva C
Soglia di sgancio magnetico 5...10 x In
Sensibilità differenziale 30 mA
Temporizzazione protezione
differenziale
Istantaneo
Potere di interruzione 4500 A Icn a 230 V CA 50 Hz
Potere nominale di interruzione e
chiusura
Idm 4500 A a 230 V CA 50 Hz conforme a IEC 61009-1
Classe di limitazione 3
Tensione nominale di isolamento [Ui] 440 V CA 50 Hz
Segnalazione posizione contatti Si
Tipo di controllo Leva
Segnalazione locale Indicazione ON/OFF
Supporto per montaggio Guida
Passi 9 mm 4
Altezza 82 mm
Larghezza 36 mm
Profondità 76 mm
Profondità di incasso 72 mm
Peso netto prodotto 0,19 kg
Quantità per confezione Set da 1
Durata meccanica 10000 cicli
Durata elettrica 10000 cicli 230 V CA 50 Hz conforme a EN 61009-1
Connessioni - morsetti Morsetti a gabbia0,33…10 mm² flessibile
Morsetti a gabbia0,75…10 mm² rigido
Lunghezza spelatura fili 13 mm per a monte connessione
13 mm per a valle connessione
Coppia di serraggio 2 Nm a monte
2 Nm a valle
Protezione differenziale Con
Ambiente
Norme di riferimento EN 61009-2-1
EN 61009-1
Grado di inquinamento 2
Categoria di sovratensione III
Compatibilità elettromagnetica Immunità onde 8/20 μs
Temperatura ambiente operativa -5…60 °C
Temperatura di stoccaggio -40…60 °C
Sostenibilità dell'offerta
Stato offerta sostenibile Prodotto Green Premium
Regolamento REACh Dichiarazione REACh
Direttiva RoHS UE Conformità proattiva (prodotto al di fuori dell'ambito legale di RoHS Unione europea)
EU RoHS Dichiarazione
Senza mercurio Sì
Informazioni esenzioni RoHS Sì
Regolamento RoHS della Cina Dichiarazione RoHS della Cina
Informazioni ambientali Profilo ambientale del prodotto
WEEE Nei mercati dell'Unione Europea il prodotto deve essere smaltito in base a un metodo differenziato
specifico e non tra i normali rifiuti.
Garanzia contrattuale
Garanzia 18 mesi
